Metallschelle für Lüftungsrohre (100–315 mm)

Was ist die Metallschelle für Lüftungsrohre?

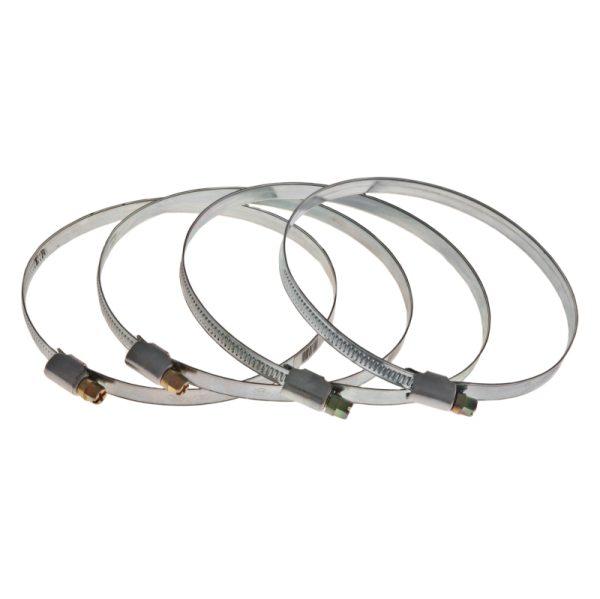

Die Metallschelle ist ein rundes Stahlband mit einer Spannschraube, das das Rohr von außen umschließt und gegen den Stutzen des angeschlossenen Geräts presst. Sie sorgt dafür, dass sich die Verbindung durch Vibrationen nicht löst und an der Überlappung keine Luft entweicht.

Verschluss mit Schneckengewinde

Das Schneckengewinde erlaubt es, die Schelle innerhalb eines Durchmesserbereichs einzustellen statt mit einem festen Maß zu arbeiten. Sie wird mit einem Schlitzschraubendreher geöffnet und geschlossen, ohne Spezialwerkzeug, sodass eine Verbindung in Sekunden montiert oder gelöst ist.

Verzinkter Stahl

Verzinkter Stahl bringt die nötige Festigkeit, um die Spannung dauerhaft zu halten, und schützt das Bauteil vor Korrosion – ein Punkt, der in Anbauräumen zählt, in denen die relative Luftfeuchtigkeit über weite Teile des Zyklus hoch ist.

Welchen Durchmesser der Metallschelle du brauchst

Der Durchmesser der Schelle muss dem Nenndurchmesser des Rohres entsprechen. Jede Größe arbeitet nicht mit einem exakten Maß, sondern innerhalb eines Spannbereichs, der kleine Fertigungsunterschiede zwischen Rohrherstellern ausgleicht.

Wo die Metallschelle eingesetzt wird

Sie kommt an jedem Punkt zum Einsatz, an dem ein flexibles oder starres Rohr an ein Gerät angeschlossen wird: am Ausgang eines Lüfters, am Stutzen eines Aktivkohlefilters, an einem Schalldämpfer, einem Ozongerät oder an der Verbindung zweier Rohrabschnitte. In einer Abluftanlage gibt es immer mehrere solcher Stellen.

Um die benötigte Anzahl zu bestimmen, zähle die Verbindungen deines Aufbaus. Eine einfache Anlage aus Filter, Rohr und Lüfter hat mindestens zwei; kommen ein Schalldämpfer oder ein Auslass nach draußen hinzu, werden es mehr.

So wird die Metallschelle montiert

1. Schiebe die Schelle über das Rohr, bevor du es auf den Stutzen des Geräts steckst.
2. Stecke das Rohr auf den Stutzen und decke den gesamten Überlappungsbereich ab.
3. Setze die Schelle mittig über diese Überlappung.
4. Ziehe die Schraube mit einem Schlitzschraubendreher an, bis das Rohr fest sitzt.
5. Prüfe mit sanftem Zug am Rohr; ein übermäßiges Anziehen ist nicht nötig.

Wofür dient eine Metallschelle in der Lüftung?

Die Metallschelle dient dazu, die Verbindung zwischen einem Lüftungsrohr und dem angeschlossenen Gerät zu fixieren und abzudichten: Lüfter, Aktivkohlefilter, Schalldämpfer oder anderes Zubehör. Sie umschließt das Rohr von außen und presst es beim Anziehen der Schraube gegen den Stutzen, damit sich die Verbindung nicht löst und keine Luft entweicht.

Welchen Durchmesser der Metallschelle brauche ich?

Der Durchmesser der Schelle muss dem Nenndurchmesser deines Rohres entsprechen. Bei einem 125-mm-Rohr brauchst du die 125-mm-Schelle, die zwischen 119 und 131 mm spannt. Jede Größe hat einen Spannbereich und kein festes Maß, wodurch kleine Fertigungsunterschiede zwischen Rohren ausgeglichen werden.

Wie viele Schellen brauche ich für meine Anlage?

Eine pro Verbindung, die gesichert werden soll. In einer typischen Abluftanlage mit Aktivkohlefilter, Rohr und Lüfter gibt es mindestens zwei Verbindungen: Filter-Rohr und Rohr-Lüfter. Kommen ein Schalldämpfer oder ein Auslass nach draußen hinzu, entsprechend mehr. Zähle die Anschlusspunkte vor dem Kauf.

Wie wird die Metallschelle montiert?

Die Schelle wird über das Rohr geschoben, bevor dieses auf den Stutzen gesteckt wird, dann über den Überlappungsbereich gesetzt und mit einem Schlitzschraubendreher angezogen, bis das Rohr fest sitzt. Zu festes Anziehen ist nicht nötig: Es genügt, wenn die Verbindung bei sanftem Zug nicht nachgibt.

Aus welchem Material besteht die Metallschelle?

Aus verzinktem Stahl, dem üblichen Material für diese Art von Lüftungsschellen. Die Verzinkung schützt den Stahl vor Korrosion und gibt ihm die Haltbarkeit, um dauerhaft montiert zu bleiben. Das Schneckengewinde erlaubt es, die Schelle vielfach zu öffnen und zu schließen, ohne dass sie an Spannkraft verliert.

Kann man die Schelle abnehmen und wiederverwenden?

Ja. Das Schneckengewinde erlaubt es, die Schelle vollständig zu lösen, das Rohr abzunehmen und bei Bedarf wieder zu montieren, ohne das Bauteil zu beschädigen. Das ist einer ihrer Vorteile gegenüber anderen Befestigungssystemen: Es erleichtert Wartung, Filterreinigung und jede Änderung an der Anlage.
