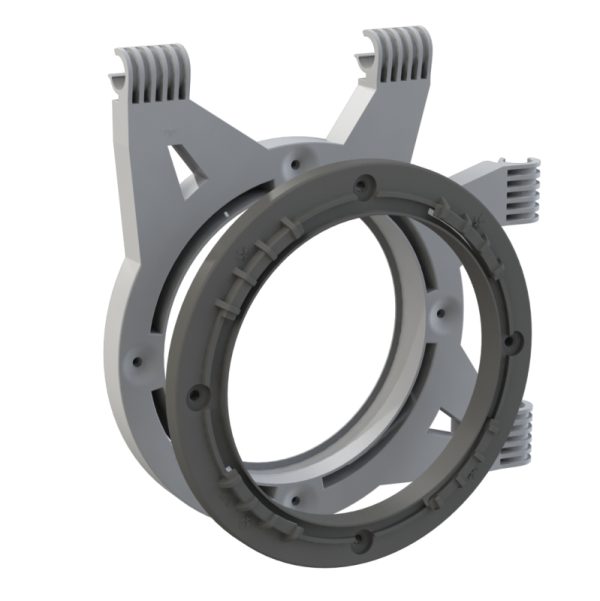

Ducting Flange DF16 Secret Jardin (Rohre von 100-150 mm)

Wofür der Ducting Flange DF16 dient

Er dient dazu, einen Rohrdurchgang dort zu öffnen, wo du ihn im Schrank brauchst, ohne auf die werkseitigen Manschetten angewiesen zu sein. Er dichtet die Plane rund um das Rohr ab, sodass keine Luft und kein Geruch entweichen, und hält das Rohr stabil fest. Mit montiertem Lichtabweiser lässt er Luft, aber kein Licht durch, was die Nutzung als passiven Lufteinlass ermöglicht, ohne die Dunkelheit im Inneren zu beeinträchtigen.

Was DF16 bedeutet: für Schränke mit 16-mm-Gestänge

Die «16» in DF16 bezieht sich auf die Stärke der Schrankstangen (16 mm), nicht auf den Rohrdurchmesser. Secret Jardin fertigt diese Version für Strukturen mit 16 mm und eine weitere (DF25) für die mit 25 mm. Obwohl das Modell «16 mm» heißt, ist das angeschlossene Rohr also 100, 125 oder 150 mm über den passenden Verbinder. Prüfe die Stärke der Stangen deines Schranks vor der Wahl.

Verbindet Rohre, Ventilatoren und Filter von 100 bis 150 mm

Der Anschluss nimmt die Durchmesser Ø100, Ø125 und Ø150 mm auf, die gängigsten bei der Abluft von Growschränken. Der Ring wird an der Plane befestigt und der passende Verbinder fügt das Rohr luftdicht ein, sodass du Ventilator, Flexrohr und Filter ohne Verluste verbinden kannst. Die robuste Bauweise trägt bis zu 5 kg hängendes Gewicht.

Wie der Ducting Flange im Schrank installiert wird

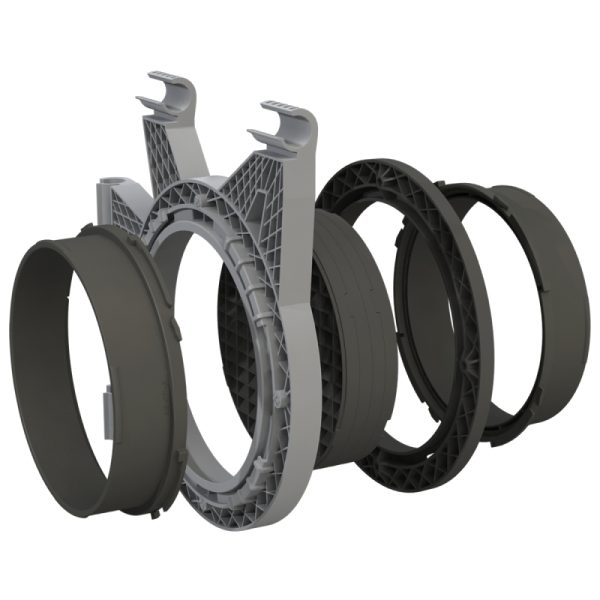

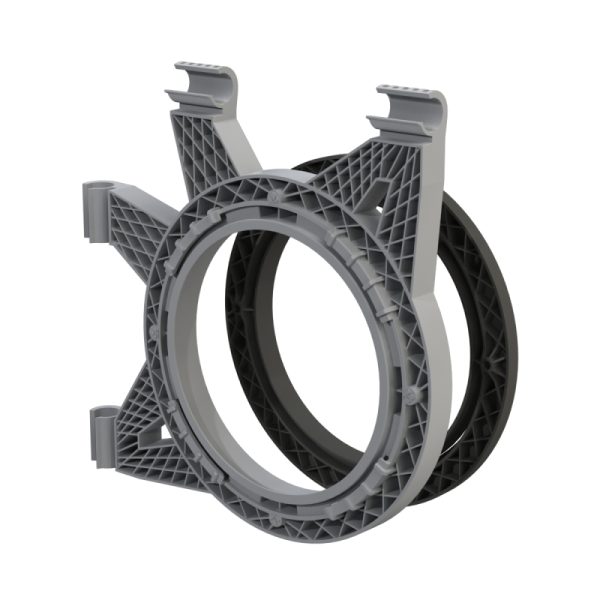

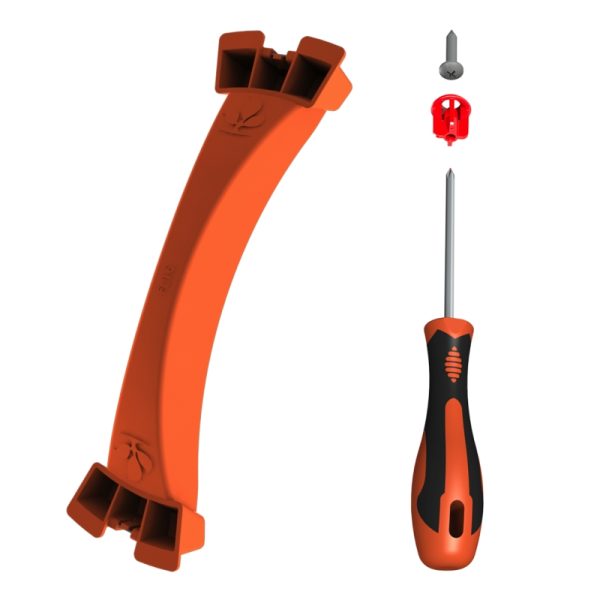

Er wird an der Stelle der Plane montiert, an der du den Luftdurchgang möchtest: Der Anschluss klemmt die Plane zwischen seinen Ringen und wird mit der beiliegenden Schraube fixiert (das Kit enthält einen Schraubendreher). Der Vorgang ist Schritt für Schritt auf der Verpackung erklärt. Einmal angebracht, fügst du das Rohr in den Verbinder des gewählten Durchmessers ein; für einen lichtdichten Einlass setzt du statt des Rohrs den Lichtabweiser ein.

Ducting Flange DF16: womit kombinieren

Er ist die Verbindung zwischen Plane und Abluftkreis: Schließe ihn an den Rohrventilator Pure Fan TT an, führe die Luft mit dem Combi-Schlauch 5 m (oder dem Combi-Schlauch 10 m) und fixiere die Verbindungen mit einer Metallschelle für Lüftungsrohre.

Ist das „16 mm“ der Rohrdurchmesser?

Nein. Die 16 mm beziehen sich auf die Stärke der Schrankstangen, nicht auf das Rohr. Der DF16 ist die Version für Schränke mit 16-mm-Struktur; für Schränke mit 25 mm gibt es den DF25. Das von diesem Anschluss verbundene Rohr ist 100, 125 oder 150 mm.

Welche Rohrdurchmesser nimmt er auf?

Er nimmt Rohre, Ventilatoren und Filter von Ø100, Ø125 und Ø150 mm auf, die üblichen Durchmesser bei der Abluft von Growschränken. Jeder Durchmesser wird mit dem passenden Verbinder angeschlossen, der auf den an der Plane befestigten luftdichten Ring gesteckt wird.

Wie wird er zu einem lichtdichten Einlass?

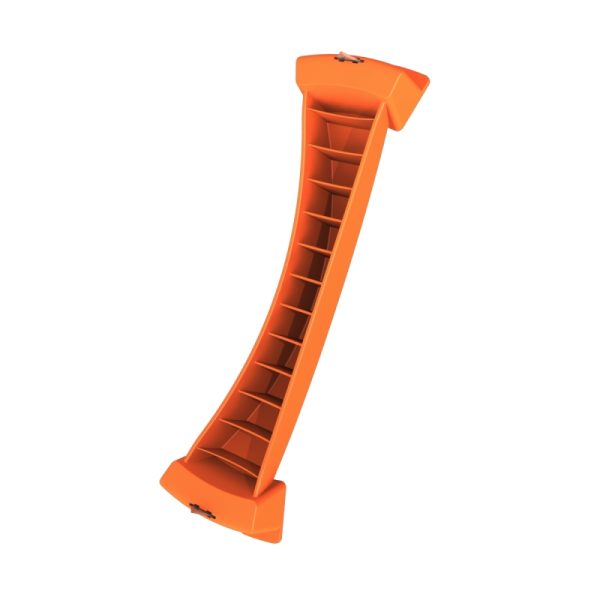

Indem du den Lichtabweiser (Light Baffle) statt des Rohrs einsetzt. Der Abweiser lässt die Luft durch sein Inneres strömen, blockiert aber dank seiner Innenwände den Lichtdurchgang, sodass du einen passiven Lufteinlass hast, ohne dass Licht in den Schrank gelangt.

Wie viel Gewicht trägt er?

Der Anschluss hat eine robuste Bauweise und trägt bis zu 5 kg hängend, genug, um das Rohr und gegebenenfalls den angeschlossenen Filter zu halten. Dennoch ist es ratsam, das Gewicht zu verteilen und schwere Elemente nach Möglichkeit an der Schrankstruktur zu sichern.
